En SG1220-uppgift, hela vägen till facit
Uppgiften kommer från en riktig tenta i Teknisk strömningsmekanik. Svara, ta ledtrådarna om du fastnar och läs lösningsförslaget efteråt.
Tentamen SG1220 2025-10-23 · Examinator: Lisa Prahl Wittberg
Uppgift 13.

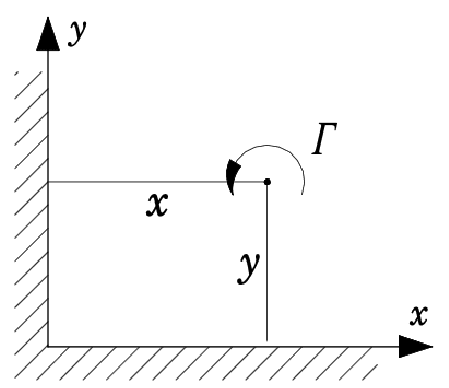

Betrakta den strömning som genereras av en fri potentialvirvel som ligger i ett -hörn mellan två plana ogenomträngliga väggar enligt figur. Virvelns styrka är .
(a)Härled ett uttryck för de hastighetskomponenter och med vilka virveln förflyttas.
(b)Visa (t.ex. med en förklarande figur) att den bana längs vilken virveln rör sig i -planet har den lokala lutningen där och är hastighetskomponenterna för virvelns förflyttning i motsvarande position.
(c)Bestäm ekvationen för den virvelbana som passerar genom punkten .
Tips: Tänk noga efter hur virvelbanan i detta problem är relaterad till andra linjer som introducerats i denna kurs.
Försök lösa uppgiften själv innan du tittar på svarsalternativen.
